壁掛けPCケースを自作する(③PC組み立て)

マザーボードを壁に固定することができたので、次にPCを組み立てていく。
パーツの大部分はマザーボードに差し込むだけで大した問題なさそうだが、一部パーツの重みを受ける必要ものもあるため、そのあたりは工夫が必要になってくる。


(前回の記事)

imojiro.info



スポンサーリンク





ストレージの取り付け

ストレージはM.2 SSDを使用する。
今までのHDDやSSDは電源とデータやり取りのためのケーブルが必要だったが、M.2 SSDはマザーボードに差し込むだけでよいので、PC内部の配線がすっきりする。
今回買ったマザーボードにはM.2 SSD用のヒートシンク(マザーボード真ん中あたりと下部にある銀色の細長い板)がついていた。そんなに熱がでるものなのだろうか。

作業はヒートシンクを外し、M.2 SSDを差し込み、ヒートシンクを元に戻すだけである。やはり配線がないのは中々いい。

壁掛けPCケースを自作する

M.2 SSD取り付け前。取り付け後も同じ格好になる。

壁掛けPCケースを自作する

ヒートシンクを取り外したところ

壁掛けPCケースを自作する

M2. SSD 一般的な大きさのカッターナイフと比較。思ったより小さかった。

壁掛けPCケースを自作する

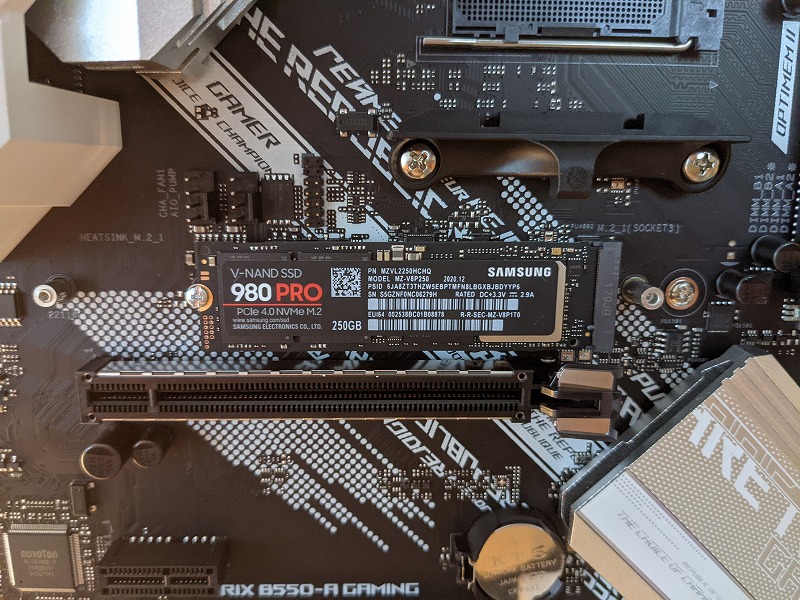

M.2 SSD取り付け

壁掛けPCケースを自作する

もう一台のM.2 SSDも取り付け

CPU、グラフィックボード、メモリ取り付け

まずCPUを取り付ける。
CPUとM.2 SSDはマザーボード固定後に取り付けたが、嵩張るものでもないので壁に固定する前にマザーボードに組み込んでおいたほうが、落として壊すリスクが少なかったなというのが反省点。

壁掛けPCケースを自作する

CPU取り付け。クーラー固定用の部品はマザーボード固定前に取り換えておく。

続いてCPUクーラーを取り付ける。
いつもはCPU付属品のクーラーを使っていたが、今回はケース内のエアフロー(別途紹介予定)を考慮して付属品でないものを買ってみた。
マザーボードに固定するためのパーツが専用のものになるため、壁に固定する前に取り換えておく必要がある。
CPUクーラーは思ったより大きかったが、見た感じCPUはよく冷えそうである。

グラフィックボードとメモリも取り付ける。
どちらも差し込むだけなのだが、グラフィックボードは少し重く、そのままにしておくのは少し不安を感じた。普通のPCケースはグラフィックボードを固定するような構造になっているが、今回はそんなものはない。仕方がないので針金で自重を受けておくことにする。

壁掛けPCケースを自作する

CPUクーラー、グラフィックボード、メモリ取り付け

壁掛けPCケースを自作する

グラフィックボードは細い針金で自重を受ける

壁掛けPCケースを自作する

グラフィックボードの自重受け部分。木材にビスを打ち針金を固定した。

壁掛けPCケースを自作する

グラフィックボード側はビス穴に針金を固定した

電源と電源スイッチを仮につなげて起動テスト

ここで一度PCがきちんと動くかを確認するため、電源と電源スイッチを仮でつなげてPCを起動してみる。OSが入っていないので、起動というかWindows10をインストールした。
ディスクドライブは使用頻度がめちゃくちゃ低い(年に数回)ため、外付けのものを使っている。

見た目はアレだが、問題なくWindows10をインストールすることができた。一応このままでも使うことはできる。

壁掛けPCケースを自作する

PC仮組み。この状態でOSをインストールした。

ケースの枠を作り電源を固定する

続いてケースの枠を作っていく。
L字の金具とタッピングビスを使い枠を作り、枠にMDFボードをタッピングビスで取り付けていく。
電源は枠の下側に木材を渡してそこに置く。地震などで水平方向にずれないように、渡した木材に、頭が少し出た状態でビスを打ちずれ止めにした。

壁掛けPCケースを自作する

枠組み立て完了。電源の両脇は塞がず吸気口にする。

壁掛けPCケースを自作する

電源がずれないよう、頭を少し出した状態でビスを打った

壁掛けPCケースを自作する

電源固定部分(上の写真の反対側)

電源スイッチも固定する。
よい取付方法を思いつかなかったため、ケースの右下の枠にビスで固定しておいた。

壁掛けPCケースを自作する

電源スイッチを固定。もう少しよい方法があるとよいが...。

今回はここまで。かなりそれっぽくなってきた。
SATAのHDDやSSDを選んでいたら、それを固定する工作も必要だったため、M.2 SSDを選んでおいてよかったと思う。

あとは正面の扉をどうするかと、換気のためのファンの取り付けが残っている。
